ЦЕПНЫЕ СТРОПЫ ABT В ПЕРЕНОСНОМ ЯЩИКЕ, КЛАСС СТАЛИ 10
Диаметр
звена цепи
мм
Длина
ветви (L1)
м
Раб. нагрузка
угол подъёма
0 - 90
o
т
Раб. нагрузка
угол подъёма
90 - 120
o
т
Вес
кг
Код изделия
6
2
2,1
1,5
4,8
NKVE06202LVP
8
2
3,5
2,5
7,9
NKVE08202LVP
8
3
3,5
2,5
10,9
NKVE08203LVP
10
2
5,6
4,0
15,8
NKVE10202LVP
10
3
5,6
4,0
20,2
NKVE10203LVP
• 2 – ветвевые стропы в удобном
переносном пластмассовом
ящике
• три диаметра звена цепи: 6 мм,
8 мм, 10 мм
• все модели снабжены
самозащелкивающимися
крюками и укорачивающимися
крюками
• снабжены маркировачными
бирками и меткой ЕС
БОЛЬШИЕ РАБОЧИЕ НАГРУЗКИ ПРИ ТЕХ ЖЕ РАЗМЕРАХ !
L1
ЦЕПНЫЕ СТРОПЫ КЛАСС СТАЛИ 8 И 10
Диаметр
звена
цепи
мм
Раб.
нагрузка
т
P
мм
M
мм
T
мм
H
мм
K
мм
Вес
кг
Код изделия
6
1,5
28,0
8,5
15,0
19,5
95,0
0,45
VAKAH106
8
2,5
35,5
9,5
20,0
24,0
121,0
0,85
VAKAH1078
10
4,0
45,0
12,0
26,0
28,5
146,0
1,45
VAKAH1010
13
6,5
53,5
15,0
32,0
40,0
182,0
2,90
VAKAH1013
16
10,0
62,0
18,0
38,0
51,0
218,0
5,60
VAKAH1016
20
16,0
76,5
25,0
45,0
55,0
239,0
6,50
VAKAH1020
22
20,0
80,0
25,5
52,0
67,0
280,0
16,00
VAKAH1022

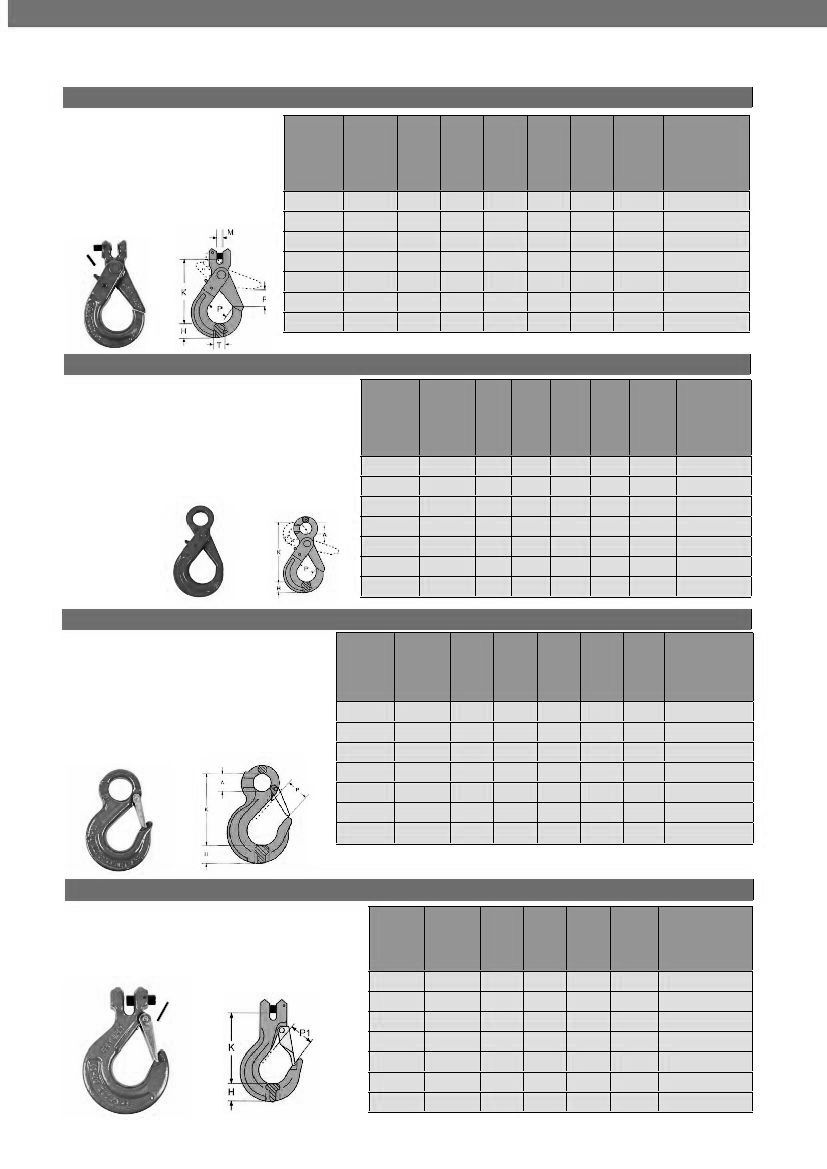

САМОЗАЩЕЛКИВАЮЩИЙСЯ КРЮК ВИЛОЧНОГО СОЕДИНЕНИЯ
• крюк крепится к цепи без соеди-
нительного звена
• обработка поверхности –окраска
напылением
• коэффициент запаса прочности
4 : 1
• не подвергать термообработке
КРЮК С ПРЕДОХРАНИТЕЛЕМ
Диаметр
звена
цепи
мм
Раб.
нагрузка
т
P
мм
A
мм
K
мм
H
мм
Вес
кг
Код изделия
6
1,5
24,0
20,0
80,0
19,0
0,25
SALKA1006
8
2,5
30,0
25,0
98,0
24,0
0,40
SALKA1078
10
4,0
34,0
38,0 120,0
32,0
0,92
SALKA1010
13
6,5
39,0
43,0 152,0
42,0
2,15
SALKA1013
16
10,0
46,0
50,0 183,0
49,0
2,97
SALKA1016
20
16,0
40,0
62,0 217,5
62,5
6,40
SALKA1020
22
20,0
71,0
62,0 241,0
75,0
8,20
SALKA1022
• особопрочная предохранительная защёлка
• обработка поверхности –окраска
напылением
• коэффициент запаса прочности 4 : 1
• крюк крепиться к цепи класса стали 10
через соединительное звено
• не подвергать термообработке
КРЮК С ПРЕДОХРАНИТЕЛЕМ ВИЛОЧНОГО СОЕДИНЕНИЯ
• имеет те же технические свойства, что и
вышеуказанный крюк, только цепь крепиться
без соединительного звена
Диаметр
звена
цепи
мм
Раб.
нагрузка
т
P1
мм
H
мм
K
мм
Вес
кг
Код изделия
6
1,5
18
23,0
75,0
0,30
SALKAH1006
8
2,5
22
32,5
85,0
0,50
SALKAH1078
10
4,0
30
35,0
104,0
0,90
SALKAH1010
13
6,5
40
42,0
128,0
1,70
SALKAH1013
16
10,0
54
53,5
150,0
3,50
SALKAH1016
20
16,0
48
58,0
180,0
6,19
SALKAH1020
22
20,0
60
68,0
213,0
10,00
SALKAH1022
САМОЗАЩЕЛКИВАЮЩИЙСЯ КРЮК
Диаметр
звена
цепи
мм
Раб.
нагрузка
т
A
мм
P
мм
H
мм
K
мм
Вес
кг
Код изделия
6
1,5
21,0
28,0 20,0 110,0
0,45
VAKA106
8
2,5
27,0
35,5 26,0 137,0
0,85
VAKA1078
10
4,0
34,5
45,0 30,0 169,0
1,45
VAKA1010
13
6,5
40,0
53,5 40,5 209,0
2,90
VAKA1013
16
10,0
50,0
62,0 50,5 254,0
5,60
VAKA1016
20
16,0
60,0
76,5 62,0 277,0
6,50
VAKA1020
22
20,0
70,0
80,0 66,0 319,5 16,00
VAKA1022
• при поднятии груза крюк защелкивается
автоматически
• крюк крепится к цепи через соединительное
звено
• обработка поверхности –окраска напылением
• коэффициент запаса прочности 4 : 1
• не подвергать термообработке
ЦЕПНЫЕ СТРОПЫ КЛАСС СТАЛИ 10
УКОРАЧИВАЮЩИЙ КРЮК
цепь
мм
Раб.
нагруз
т
P
мм
K
мм
A
мм
Вес
кг
Код изделия
6
1,5
8,2
50,0
13,5
0,15
LYKA1006
8
2,0
9,8
57,8
16,5
0,25
LYKA1008
10
4,0
12,3
79,8
20,0
0,65
LYKA1010
13
6,5
14,4
97,9
25,6
1,45
LYKA1013
16
10,0
17,3
105,2
30,2
2,30
LYKA1016
20
16,0
21,8
136,6
36,6
4,80
LYKA1020
22
20,0
26,0
160,3
43,3
7,25
LYKA1022
• крепится к подъемному кольцу при помощи того
же соединительного звена
,
что и цепь
• используют для уменьшения длины цепной ветви
• обработка поверхности
.
окраска напылением
• коэффициент запаса прочности 4 : 1
• не подвергать термообработке
1-ветв.
строп
цепь, мм
2-ветв.
строп
цепь, мм
Раб.
нагрузка
т
D
мм
B
мм
A
мм
Вес
кг
Код изделия
6
6
2,1
13
60
110
0,34
NORA1076
8
-
3,5
16
60
110
0,53
NORA1087
10
8
5,0
18
75
135
0,90
NORA10108
13
10
7,6
22
90
160
1,60
NORA101310
16
13
10,0
26
100
180
2,40
NORA101613
-
16
14,0
32
110
200
4,00
NORA101816
22
20
25,0
36
140
260
6,30
NORA102220
-
22
30,8
45
175
320
12,00
NORA10222
•
цепь присоединяют через
соединительные звенья
класса стали 10
• обработка поверхности
.
окраска напылением
• коэффициент запаса
прочности 4 : 1
• не подвергать
термообработке

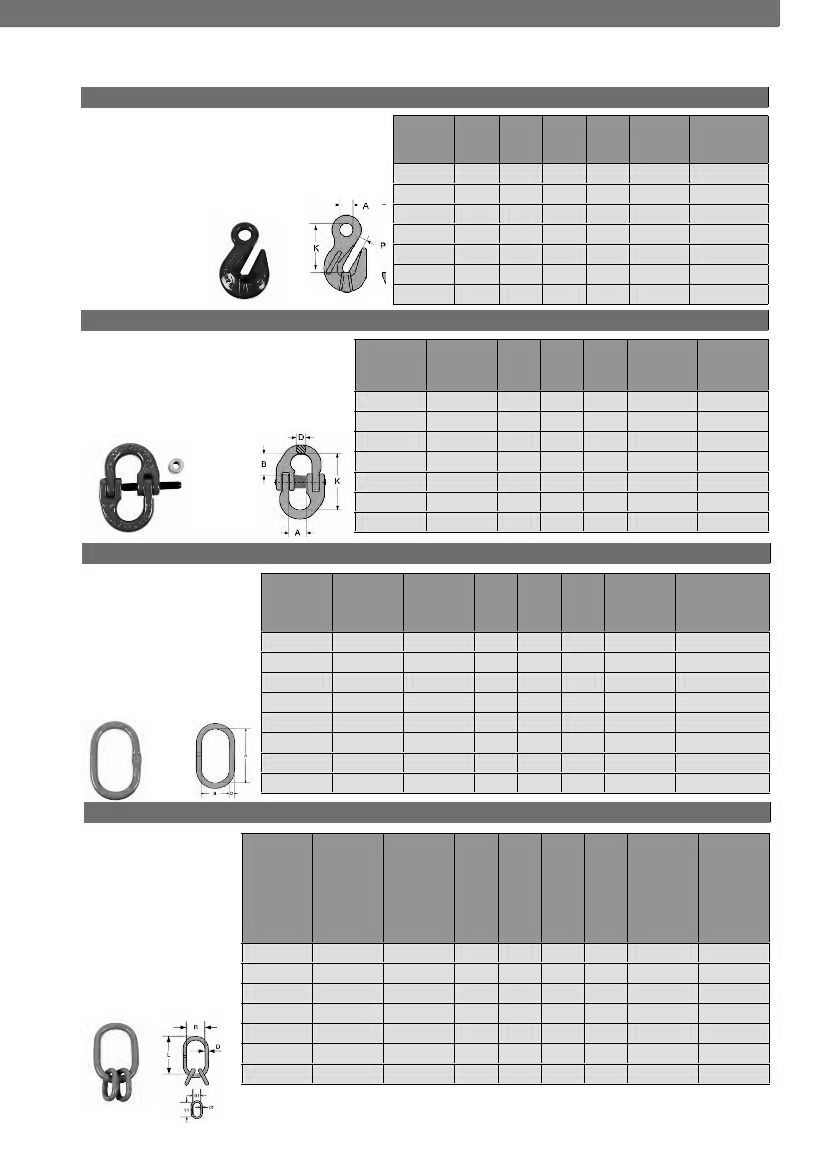

ПОДЪЁМНЫЕ ЗВЕНЬЯ ДЛЯ 1- И 2-ВЕТВЕВЫХ ЦЕПНЫХ СТРОП
ПОДЪЁМНЫЕ ЗВЕНЬЯ ДЛЯ 3- И 4-ВЕТВЕВЫХ ЦЕПНЫХ СТРОП
3/4-ветв.
строп
цепь
мм
Раб.
нагрузка
угол
подъёма
0 - 90
o
т
Раб.
нагрузка
угол
подъёма
90 - 120
o
т
D
мм
B
мм
L
мм
L+L1
мм
Вес
кг
Код
изделия
6
3,15
2,25
18
75
153
207
1,1
NRLIA6
8
5,30
3,75
22
90
182
252
2,2
NRLIA8
10
8,00
6,00
26
100
206
291
3,4
NRLIA10
13
13,70
9,80
32
110
232
347
6,1
NRLIA13
16
21,00
15,00
36
140
296
436
9,9
NRLIA16
20
33,60
24,00
45
190
395
545
23,0
NRLIA20
22
42,00
30,00
50
190
400
570
25,0
NRLIA22
•
цепь присоединяют
через соединительные
звенья класса стали 10
•
20 мм и 22 мм звенья
оснащены доп.звеньями
• обработка поверхности
.
окраска напылением
• коэффициент запаса
прочности 4 : 1
• не подвергать
термообработке
Поставляем также подъёмные звенья УВЕЛИЧЕННЫХ размеров.
Изготовлено согласно директив ЕС
СОЕДИНИТЕЛЬНЫЕ ЗВЕНЬЯ
Диаметр
звена цепи
мм
Раб.
нагрузка
т
A
мм
K
мм
D
мм
Вес
кг
Код
изделия
6
1,5
16,5
44,5
7,8
0,15
LLA1006
8
2,5
23,0
61,5
10,0
0,23
LLA1078
10
4,0
28,0
72,0
12,6
0,45
LLA1010
13
6,5
33,5
89,0
16,8
1,18
LLA1013
16
10,0
39,5
103,0
21,0
1,72
LLA1016
20
16,0
47,8
116,0
24,5
2,70
LLA1020
22
20,0
55,7
135,0
27,0
4,10
LLA1022
• для соединения цепи класса стали 10 с
различными подъемными кольцами
• обработка поверхности
.
окраска
напылением
• коэффициент запаса прочности 4 : 1
• не подвергать термообработке

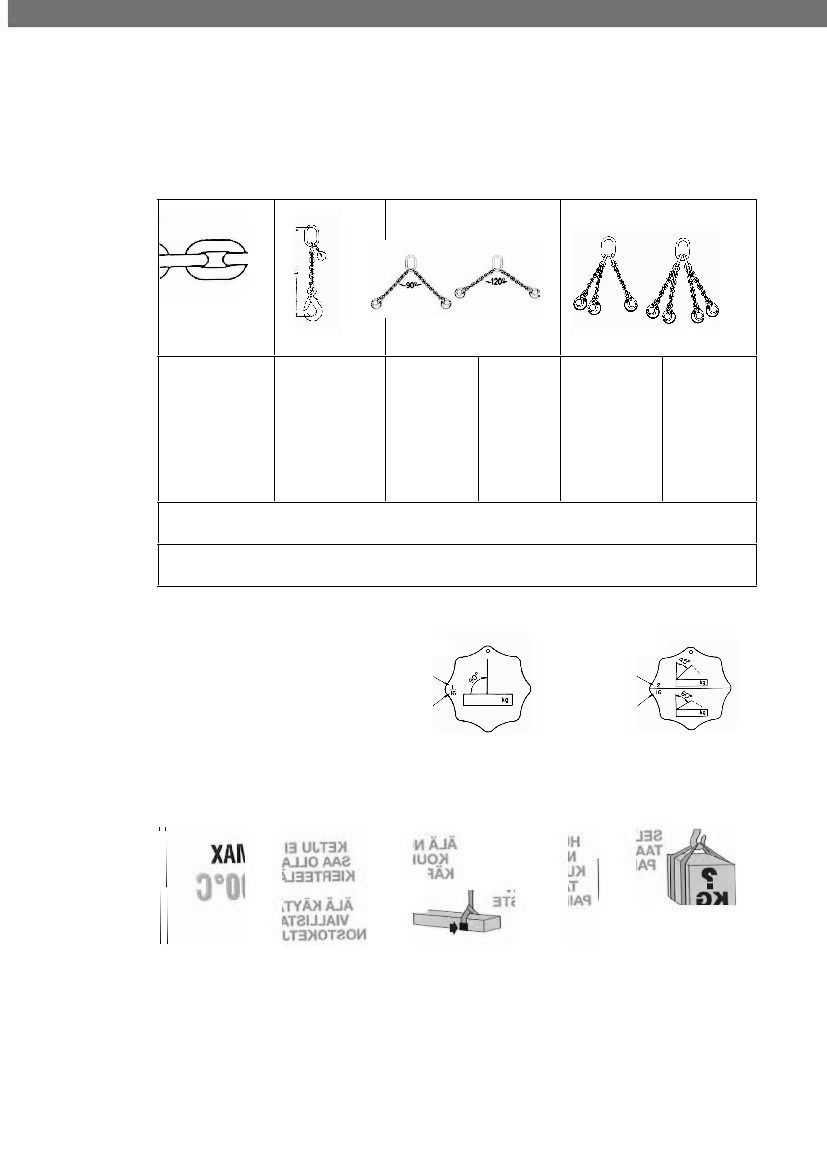

ЦЕПНЫЕ СТРОПЫ КЛАСС СТАЛИ 10
РАЗМЕР
ЦЕПИ
MM
1- ВЕТВЕВЫЕ
KГ
2-ВЕТВЕВЫЕ
45
O
(90
O
) 60
O
(120
O
)
KГ
3 – И 4- ВЕТВЕВЫЕ
45
O
(90
O
) 60
O
(120
O
)
KГ
6
8
10
13
16
20
22
1500
2500
4000
6500
10000
16000
20000
2100
3500
5600
9100
14000
22400
28000
1500
2500
4000
6500
10000
16000
20000
3150
5250
8400
13700
21000
33600
42000
2250
3750
6000
9800
15000
24000
30000
ДОПУСТИМЫЕ ГРУЗОПОДЪЁМНОСТИ С ИСПОЛЬЗОВАНИЕМ КОЭФФИЦИЕНТОВ
1 1,4 1 2,1 1,5
ПРИ СТРОПОВКЕ ГРУЗА С « ЗАТЯЖКОЙ ПЕТЛЁЙ» ПРИМЕНЯТЬ КОЭФФИЦИЕНТ 0,8
ЦЕПНЫЕ СТРОПЫ КЛАСС СТАЛИ 10
МАРКИРОВОЧНЫЕ БИРКИ
ДЛЯ ЦЕПНЫХ СТРОП
ЕС МАРКТРОВКА НА
ОБОРОТНОЙ СТОРОНЕ БИРКИ
1- ветвевой строп
2- ветвевой строп
кол-во ветвей
кол-во ветвей
размер цепи
размер цепи
ПРОВЕРЯЙТЕ ВЕТВЕВЫЕ ЦЕПНЫЕ СТРОПЫ ПЕРЕД КАЖДОЙ ЭКСПЛУАТАЦИЕЙ НАГЛЯДНО.
ПРОИЗВОДИТЕ ЕЖЕГОДНУЮ ПОЛНУЮ ПРОВЕРКУ СТРОП.
ОПРЕДЕЛИТЕ
ВЕС ГРУЗА
ОПРЕДЕЛИТЕ
УГОЛ
ПОДЪЁМА
И ЦЕНТР
ТЯЖЕСТИ ГРУЗА
НЕ
ПОДНИМАЙТЕ
ЗА КРАЙ
КРЮКА
ЦЕПЬ НЕ ДОЛЖНА
БЫТЬ СКРУЧЕНА
НЕ ИСПОЛЬЗУЙТЕ
ПОВРЕЖДЕННУЮ
ЦЕПЬ
РАБОЧИЕ БЕЗОПАСНЫ
Е НАГРУЗКИ
КЛАСС СТАЛИ 10
ТАБЛИЦА ДОПУСТИМ
Ы
Х РАБОЧИХ НАГРУЗОК
|
|
